“測繪”讓歷史建筑煥發新彩

說起歷史建筑保護，很多人第一時間想到的是卷尺、照相機、水準儀等傳統方式，但對近年來我國一些考古場景稍加留意，便不難發現現代科學技術的廣泛應用。在“南海Ⅰ號”存放的“水晶宮”內，空中測繪平臺實現了毫米級、非接觸、多視角、智能化的空間數據獲取與構建。如今，遙感技術、航攝技術、智能技術等逐漸在歷史建筑中廣泛應用，3D打印、無人機航攝、DNA分析等新手段令人目不暇接，從地下到水下，從探測、發掘到修復、保護、研究，科技在歷史建筑工作中正發揮著越來越重要的作用。

2020年，飛燕遙感承接了甌海區第一批歷史建筑名單測繪建檔項目，共有59處，包含了明清時期的古建筑與近現代重要史跡及代表建筑。

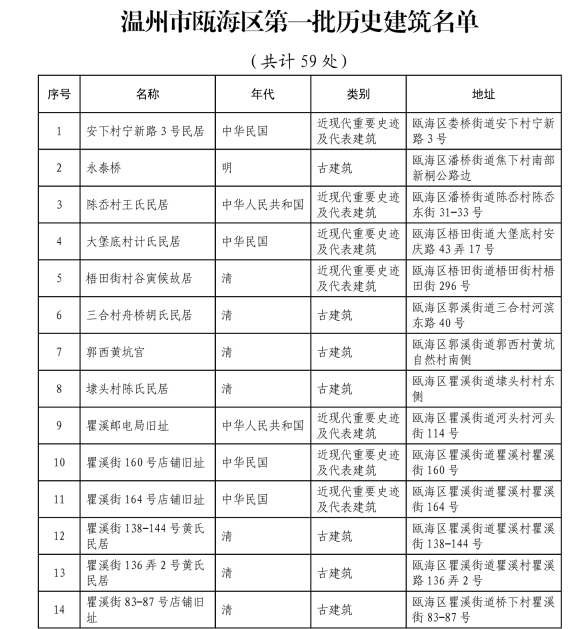

溫州市甌海區第一批歷史建筑名單

我司根據歷史建筑測繪的特點和目的等，結合大量的歷史建筑測繪項目經驗，采用了全面測繪、典型測繪和簡略測繪3種不同的方法。對歷史悠久、并能反映歷史建筑特定的形式、構造、工藝特征及風格的歷史建筑均采用全面測繪和典型測繪方法進行的測量；對于近代普通歷史建筑將采用簡略測繪的方法測量歷史建筑。對于特定的形式、構造、工藝特征較為復雜的歷史建筑在室內及室外四周部分將采用機載激光雷達掃描獲取點云數據并結合室外上空傾斜攝影采集影像數據，特殊部位采用無人機航攝與單反相機進行局部近距離拍攝。

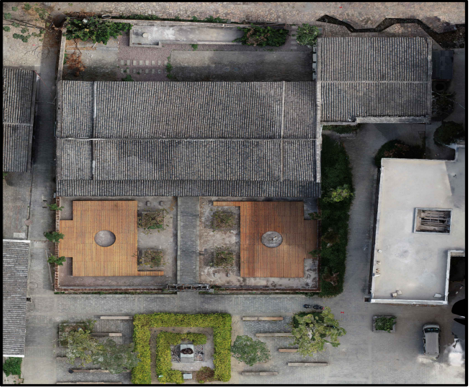

正射影像圖

其中，位于甌海區茶山街道的山根村，坐東北朝西南，原由前后門臺、正屋、左右廂房圍成院落式建筑?，F存前門臺、正屋、以右附主房。正屋面闊七間，兩層木構建筑。明間進深七柱十檁，明、次、稍間前檐柱與金柱之間設廊，二層設美人靠。正屋右側設披檐。正屋屋面為硬山頂雙落翼式。門臺面闊單間，清水磚砌，門楣上置一塊花崗巖條石，女兒墻上山花做拱券型，由多條磚線腳構成，內設凹槽，飾草紋。

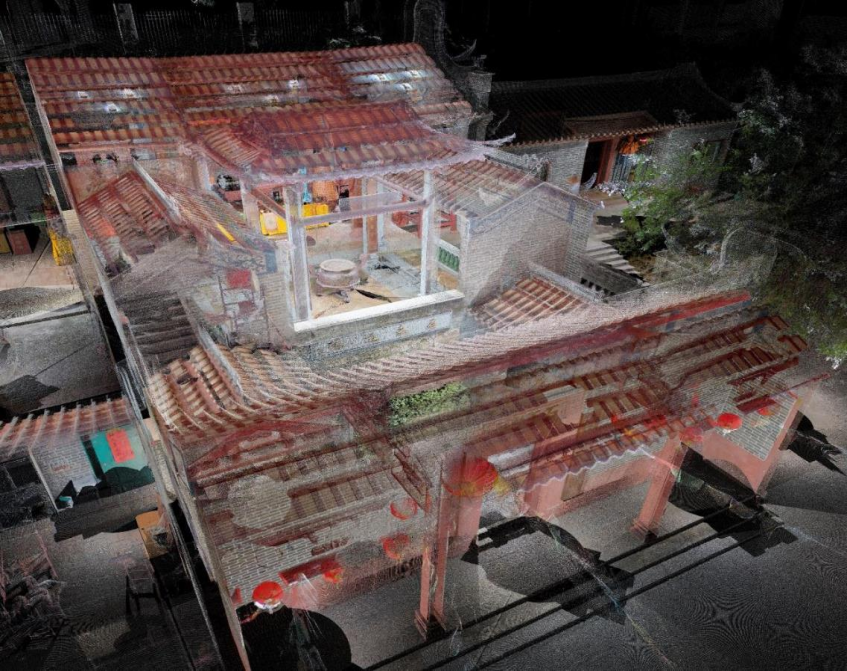

三維點云模型

我司采用了新技術測繪，其測繪成果除了基礎的總平面現狀測繪圖、平面現狀測繪圖、立面現狀測繪圖、剖面現狀測繪圖、典型構件大樣圖等還包括室外三維激光點云模型、室內外全景照片以及歷史建筑數字檔案等。

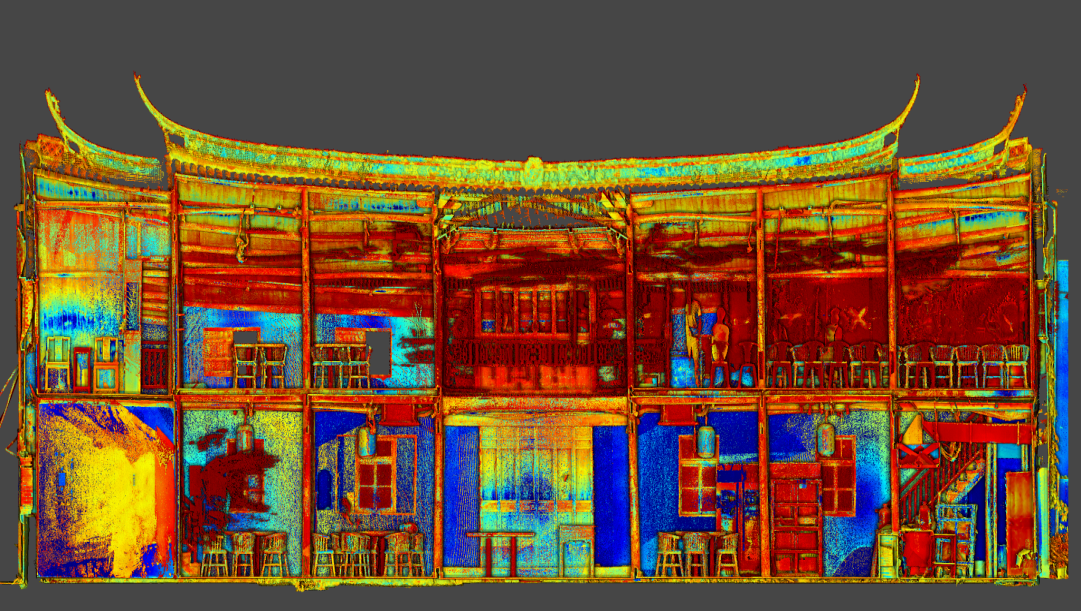

激光點云室內正剖面模型影像

歷史建筑的測繪除了需要具備基本的測量技能外，還需要掌握歷史建筑營造專業知識和制圖技能。歷史建筑測繪的專業性和技術性要求非常高，可以說三分在測量，七分在建筑繪圖。最終的測繪成果可應用于歷史建筑數字檔案建立和管理，常規修繕維護、合理利用等歷史建筑保護工程。

歷史是文化的載體，文化是歷史的血脈。黨的十八大以來，以習近平同志為核心的黨中央高度重視文化和自然遺產保護工作，作出一系列重要指示和部署。書寫文化和歷史遺產保護新篇章，是時代賦予我們的重大責任?，F代科技的運用，豐富了歷史建筑保護與修復的思路、方法和內容，也讓保護與修復工作變得更加精準、安全、高效，飛燕遙感志在助推我國歷史建筑事業抵達前所未有的廣度和深度。
