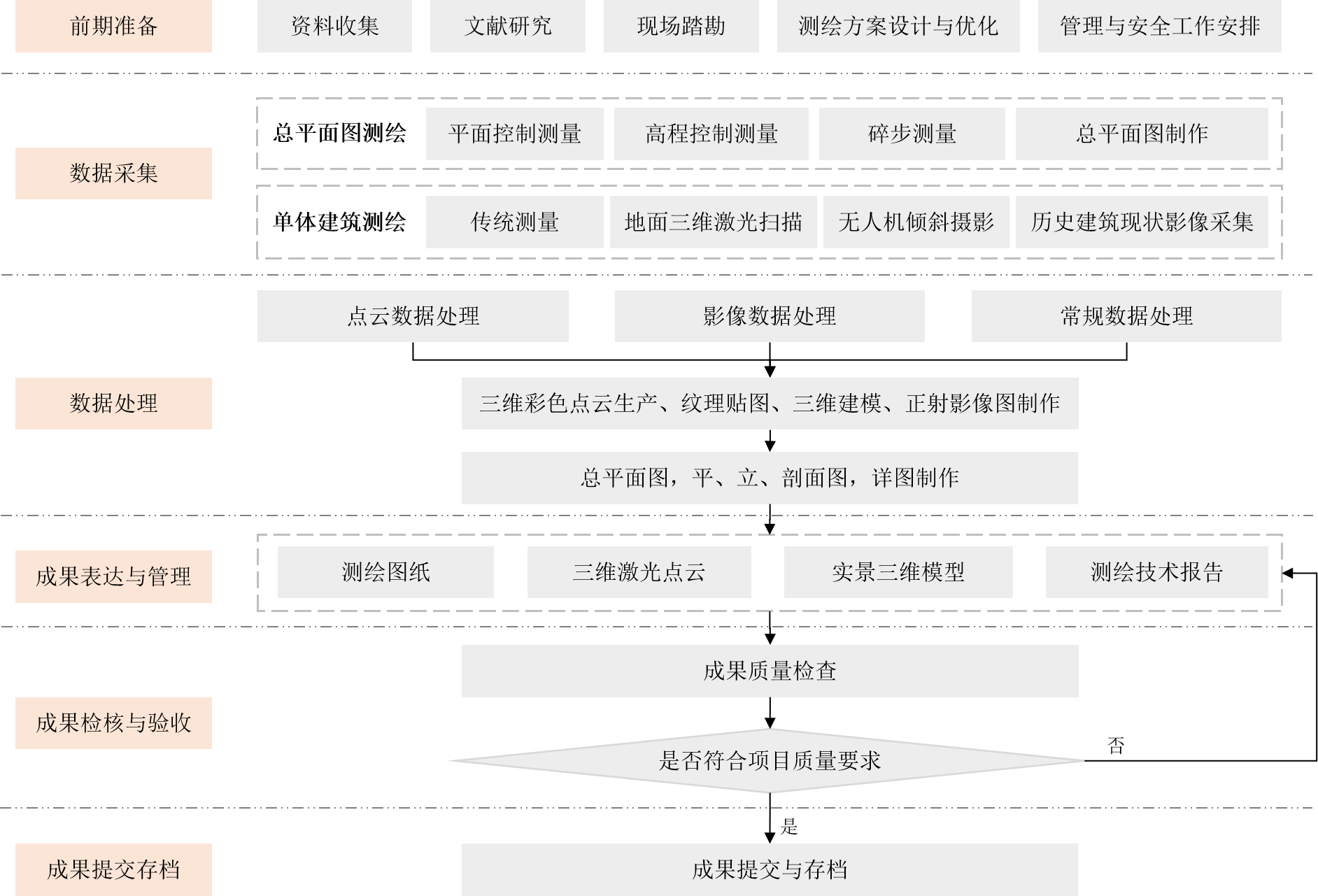

歷史建筑測繪的工作流程分為前期準備、數據采集、數據處理、成果表達與管理、成果檢核與驗收、成果提交存檔等五個階段。
歷史建筑測繪工作流程
飛燕遙感根據歷史建筑測繪的特點和目的,結合歷史建筑測繪項目經驗,采用空地一體化歷史建筑測繪解決方案——綜合運用三維激光掃描、傾斜航攝、全景攝影、數碼相機拍攝等技術手段進行全面測繪。
地面方面,以三維激光掃描技術為主要測量手段,對建筑單體進行精細化掃描,精確記錄建筑室內和立面構件的空間位置、尺寸和紋理。輔以全景攝影技術,對建筑細節利用數碼相機拍攝,更全面直觀地記錄、呈現歷史建筑的三維空間信息。
空中方面,以無人機傾斜航攝為主要測量手段,對建筑屋頂及周邊環境進行航拍,并基于傾斜攝影技術實現歷史建筑三維重建,形成可實時瀏覽的三維紋理模型。
通過多種測量手段相互配合、互為補充,完整記錄歷史建筑的現狀信息,實現歷史建筑三維數字化重建,并繪制總平面現狀測繪圖、平面圖、立面圖、剖面圖和構件大樣圖,為歷史建筑建立數字檔案。
采用無人機獲取建筑屋頂及周邊環境的正射影像和傾斜影像,并基于傾斜攝影技術進行三維重建,形成可實時瀏覽的三維紋理模型。

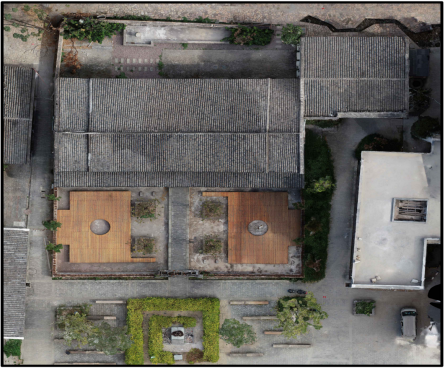

正射影像
傾斜航攝影像
采用三維激光掃描儀獲取古建筑單體室內和立面結構的空間數據,在實際測量中,根據成果應用需求,結合現場情況合理布設站點、標靶,選擇測量精度和覆蓋范圍。對測繪人員、站點位置、儀器關鍵參數等進行現場記錄并繪制草圖標注站點。

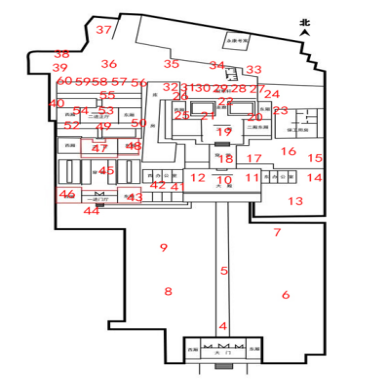

三維激光掃描站點標注圖
利用數碼相機拍攝歷史建筑外立面,并對建筑屋頂及需要繪制大樣圖的細節進行照片采集。
內業數據處理是對采集的傾斜影像、激光點云及拍攝的照片等進行處理。

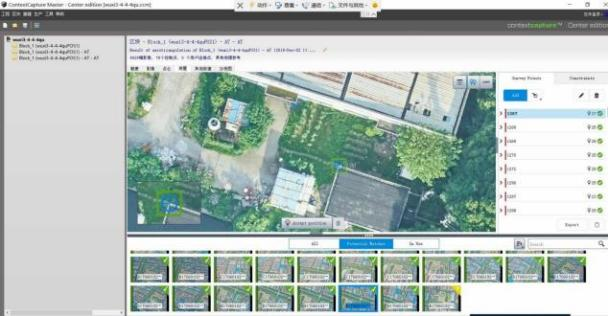

基于傾斜影像的實景三維模型制作包括數據預處理、像控點刺點、空三加密、三維模型生成、模型修飾等。
無人機傾斜攝影建模技術路線

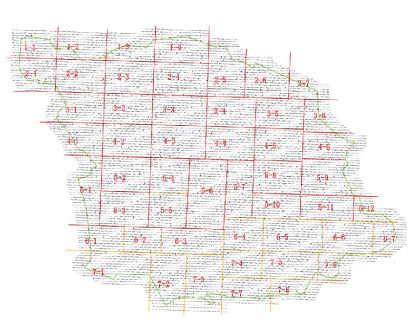

分塊空三
合并空三
空洞修飾前后效果對比
實景三維模型成果

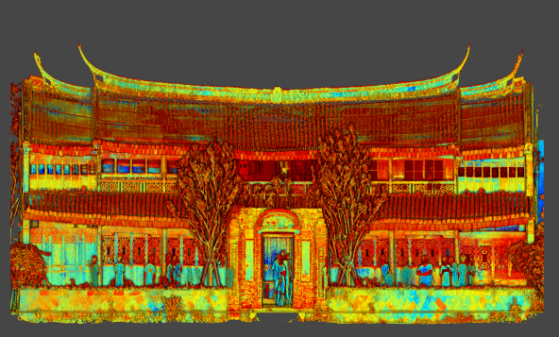

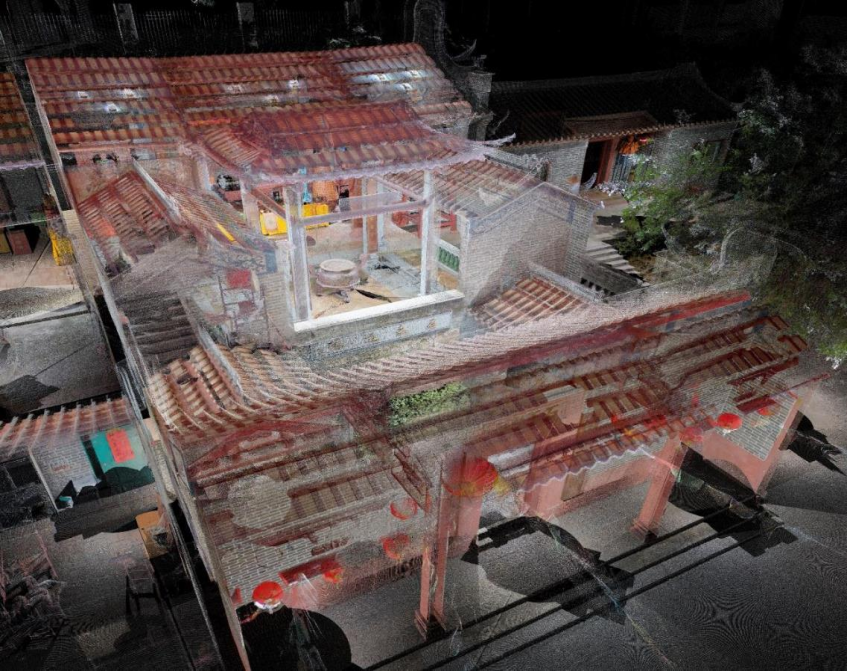

點云數據預處理主要包括點云拼接、去噪和著色,最終導出真彩色點云數據。
點云拼接:將外業掃描獲取的不同測站的點云數據進行拼接,直至不同測站點云無縫拼接完成后,即可得到建筑物完整的點云數據。
點云去噪:對掃描時的人員、車輛,干擾物、冗余數據等無效點云數據刪除,保留有效點云。
根據要求,繪制歷史建筑測繪圖,包括總平面現狀圖、平面圖、立面圖、剖面圖和典型構件大樣圖。
基于歷史建筑正射影像圖,繪制總平面現狀圖;基于點云三維模型,利用點云切片繪制歷史建筑的平、立、剖面圖;結合數碼相機拍攝的歷史建筑細節照片,繪制大樣圖。
總平面圖:繪制建筑輪廓、周邊建筑或構筑物、道路、廣場、水域、山體、綠化等環境信息,且完整覆蓋歷史環境要素;標注建筑總尺寸,建筑與相鄰建筑物、構筑物的距離;場地標高與建筑、構筑物的標高,平屋面建筑標注天面、女兒墻的標高,坡屋面建筑宜標注屋脊、檐口下沿的標高;標注建筑名稱、出入口位置、層數、建筑高度、周邊建筑的層高、周邊道路、廣場名稱等信息。

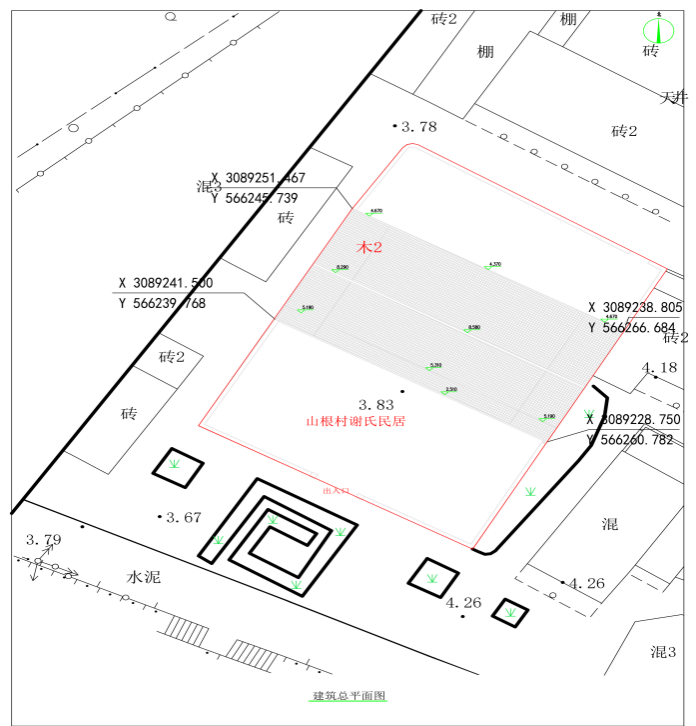

總平面圖
平面現狀圖:包含各層平面、屋頂平面和仰視平面;繪制室內結構構件和非結構構件,完整表達空間布局;反映周邊環境、出入口、圍墻、院落、天井、門窗、洞口古樹、古井等要素;繪制室內材質及體現歷史風貌的室外地面材料;繪制典型或具有重要歷史、藝術價值的室內布置。
立面圖:包含所有可視立面;表達立面整體輪廓、構件輪廓和細節、立面所有材質。
剖面圖:全面表達建筑的空間關系;表達典型或具有重要歷史、藝術價值的室內布置。完整繪制和標準剖面材質做法。
大樣圖:著重繪制體現歷史風貌和地方特色的構造、裝飾、材料,采用文字標注。大樣圖包括了各種磚雕、脊飾、門廊、梁架的斗拱等部分的大樣。
歷史建筑測繪建檔意義重大,將為歷史建筑改造、修繕、重建、合理利用提供科學依據。飛燕遙感深耕測繪地理信息行業近二十年,項目經驗積淀豐富,長年服務于基礎測繪、自然資源、智慧城市、考古、應急及GIS應用等領域,我們將繼續致力于數字化測繪,不斷迭代優化軟件產品,助力歷史與傳統文化的傳承和發揚。
