歷史建筑測繪的背景與分級

歷史建筑是中國文化的底蘊與傳承。近年來，隨著社會(huì )建筑保護工作的大力宣傳推廣，歷史建筑測繪成了歷史建筑保護和利用工作中重要的基礎工作。歷史建筑測繪保護主要指通過對歷史建筑進行信息采集和記錄，獲得完整的數據信息，進行數字建檔、模型建立以及GIS地理信息服務平臺建立等。

一、建設背景

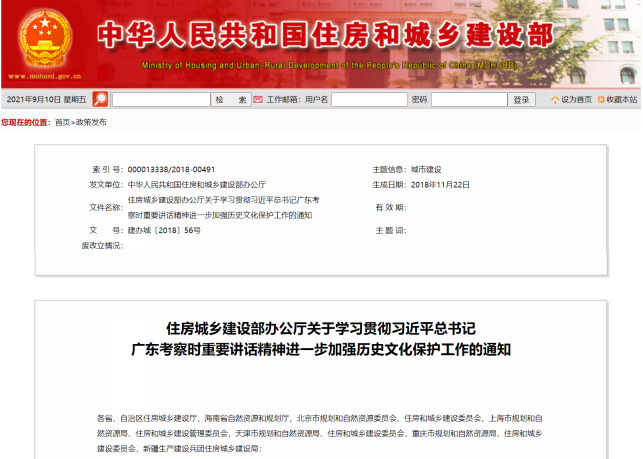

2018年底，住房和城鄉建設部印發《關于學習貫徹習近平總書記廣東考察時重要講話精神進一步加強歷史文化保護工作的通知》（建辦城〔2018〕）56號。

2019年，為切實做好歷史建筑測繪建檔工作，住建部建筑節能與科技司印發《關于請報送歷史建筑測繪建檔三年行動計劃和規范歷史建筑測繪建檔成果要求的函》（建科保函〔2019〕202號），要求開展歷史建筑測繪建檔三年行動，明確測繪建檔的工作目標、時間進度、工作要求和保障機制等，并對歷史建筑測繪標準及成果歸檔進行了統一和規范，確保2021年底建成省級歷史建筑數據庫，并與住建部聯網。

2021年1月18日，住建部發文進一步加強歷史文化街區和歷史建筑保護工作，強調創(chuàng )新工作方法，發動多方力量，于2021年底前基本完成現存歷史文化街區和歷史建筑普查認定工作。

2021年6月30日，為滿足歷史建筑保護和利用要求、規范歷史建筑數字化內容和成果，住房和城鄉建設部批準《歷史建筑數字化技術標準》為行業標準，自2021年10月1日起實施。

二、測繪分級

歷史建筑測繪依照標準分為：全面測繪、典型測繪、簡略測繪。對于重要歷史建筑，應采用全面測繪，本方案按全面測繪方式對歷史建筑進行測繪建檔。

全面測繪

對歷史建筑所有構件及其空間位置關系進行全面而詳細的勘察和測量。測繪成果可應用于歷史建筑數字檔案建立和管理，歷史建筑遷移與復建、核心價值要素復原修繕等工程。

典型測繪

對最能反映歷史建筑特定的形式、構造、工藝特征及風格的典型構件進行的測量。測繪成果可應用于歷史建筑數字檔案建立和管理，常規修繕維護、合理利用等歷史建筑保護工程。

簡略測繪

對歷史建筑重要控制性尺寸的測量。測繪成果可應用于歷史建筑數字檔案建立和管理。

為助力歷史建筑測繪建檔，飛燕遙感積極開展歷史建筑測繪工作。依托公司五甲測繪資質、自研8.8億像素航空集成多傳感器航攝儀AIMS、多臺先進數碼/機載激光雷達/傾斜航攝儀、無人機、三維激光掃描儀，憑借近二十年測繪地理信息領域數據獲取與處理經驗，根據歷史建筑測繪特點和目的，提出空地一體化歷史建筑測繪解決方案——綜合運用三維激光掃描、傾斜航攝、全景攝影、數碼相機拍攝等技術手段進行全面測繪。

地面方面，以三維激光掃描技術為主要測量手段，對建筑單體進行精細化掃描，精確記錄建筑室內和立面構件的空間位置、尺寸和紋理。輔以全景攝影技術，對建筑細節利用數碼相機拍攝，更全面直觀地記錄、呈現歷史建筑的實景三維空間信息。

空中方面，以無人機傾斜航攝為主要測量手段，對建筑屋頂及周邊環境進行航拍，并基于傾斜攝影技術實現歷史建筑三維重建，形成可實時瀏覽的三維紋理模型。

通過多種測量手段相互配合、互為補充，完整記錄歷史建筑的現狀信息，實現歷史建筑三維數字化重建，并繪制總平面現狀測繪圖、平面圖、立面圖、剖面圖和構件大樣圖，為歷史建筑建立數字檔案。
