攝影測量原理與作業流程

　　數字攝影測量：解析攝影測量的進一步發展是數字攝影測量。從廣義上講，數字攝影測量是指從攝影測量與遙感所獲取的數據中，采用數字攝影影像或數字化影像，在計算機中進行各種數值、圖像和圖像處理，以研究目標的幾何和物理特性，從而獲得各種形式的數字化產品和目視化產品。數字化攝影測量又分為計算機輔助測圖和影像數字化測圖(分為：混合數字攝影測量、全數字攝影測量) 數字攝影測量。
　　具體地說，它是以立體數字影像為基礎，由計算機進行影像處理和影像匹配，自動識別相應像點及坐標，運用解析攝影測量的方法確定所攝物體的三維坐標，并輸出數字高程模型和正射數字影像，或圖解線劃等高線圖和帶等高線的正射影像圖等地理信息。數字攝影測量處理的原始資料是數字攝影。影像分析和影像匹配是攝影處理的重要內容。
　　對一幅數字攝像，最感興趣的是那些非常明顯的目標，而要識別這些目標，就要借助于提取構成這些目標的所謂攝像特征。特征的提取是影像分析和影像匹配的基礎，特征提取，分為點狀特征、線狀特征、面狀特征。點狀特征、線狀特征可以已通過提取算子來提取，面狀特征要通過區域區域分割來提取。影像匹配實質上是在兩幅（或多幅）影像之間識別同名點，它是計算機視覺及數字攝影測量的核心問題。
　　由于早期的研究中一般使用相關技術解決影像匹配的問題，所以又稱為影像相關。影像相關是利用互相關函數，評價兩塊攝像的相似性已確定同名點，實現立體觀察和量測自動化、測圖自動化的關鍵技術。當相關函數和相關系數為最大值時即為相應像點；反之，就不是。影像相關的類型中主要有三種：電子相關、光學相關和數字相關。電子相關和光學相關是直接利用相片進行影像處理，數字相關是利用數字攝影進行影像處理。

　　數字攝影測量系統的作業流程

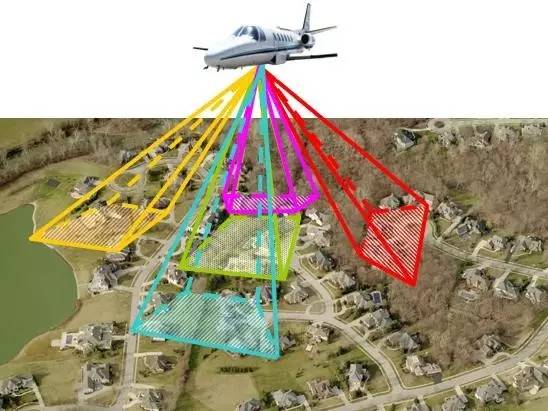

　?。?）數字攝影的獲取
　?。?）數字攝影的定向
　　數字攝影的定向包括內定向與外定向。
　?、?內定向
　　內定向的目的是利用框標的像點坐標（理論值）與掃描坐標，計算坐標與掃描坐標之間的轉換參數，框標的位置可以用自動的、半自動的甚至是人工的方法進行定位，獲取掃描坐標。
　?、?外定向，包括相對定向和絕對定向
　　首先測量相對定向點及絕對定向用的控制點的影像坐標，然后計算相對定向元素和絕對定向元素。現階段，大多數系統已能自動的進行相對定向點的測量，但絕對定向點的測量還需人工進行。
　?。?）建立核線像影
　　按照核線關系，將影像的灰度沿核線方向重新排列， 構成核線影像，以便立體觀測及將二維相關簡化為一維相關。
　?。?）影像匹配與建立數字地面模型
　　沿核線進行密集點的一維影像匹配，求出同名點，根據定向元素計算像點對應地面點的空間坐標，然后內插出規則格網的數字高程模型或勾踐不規則三角網。
　?。?）自動繪制等高線
　?。?）制作數字正射影像
　　根據規則格網的數字高程模型，采用數字糾正方法，將原始數字影像糾正為正射影像。
　?。?）數字測圖
　　根據地物調繪和數字高程模型數據，在立體觀察下，由作業員通過人機交互方式，測繪地物地貌。
　?。?）地圖編輯與注記
