令人嘆為觀止！古代DEM繪制三維立體地形

飛燕遙感產品成果DEM

古代DEM

在央視播出的大型文博探索節目《國家寶藏第二季》中，由國寶守護人王菲介紹的國寶“樣式雷燙樣”更是讓觀眾驚嘆于中國古代建筑的精湛設計。

在清代康熙到宣統的二百多年時間里，有一個雷姓家族延續八代主持或參與設計了幾乎所有的清代皇家建筑，其中包括圓明園、頤和園、天壇、中南海、北海、承德避暑山莊、清東西陵等。他們制作的建筑燙樣，得到了歷代皇帝的青睞，而“樣式雷”的名號更是響徹整個京城。

當代數字高程模型DEM核心原理和樣式雷家族的平格法完全契合，但DEM起源于上世紀50年代，而咱們老祖宗在兩千多年前已使用平格法。

“樣式雷”平格法繪制三維立體地形

古代沒有現代科技，古人要如何描繪出三維的立體地形？

這就不得不佩服古代中國人的智慧，這樣的二維平面圖，實際上就是樣式雷家族通過“平格法”繪制的三維立體空間圖。

 圖來源網絡(luò )

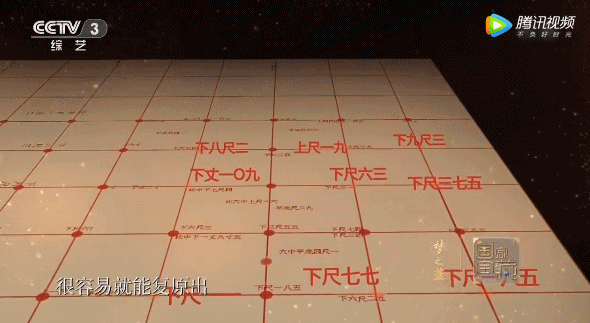

控制格網中標有地形高度數據，現在的我們只需要把數據錄入三維建模軟件中，就能輕易復原三維地形。

 圖來源網絡(luò )

而在當時，樣式雷家族就是憑借這樣的二維紙質地形圖，對建筑進行精細化設計，并制作出樣式雷建筑燙樣，經過反復推敲后實施建筑工程。

正是運用這種非常先進的地形表達方法進行選址勘測、規劃和施工設計，樣式雷才能真正順勢而為，設計出“雖為人作，宛如天開”的偉大設計。
