如何糾正航攝像片?

發布日期:2022-02-24 17:03 瀏覽量:8266

航攝像片糾正一般分為以下三種方法:

一、航攝像片光學機械法(傳統法)

航攝像片光學機械法至少采用4個野外控制點用糾正儀進行投影變換,只能糾正像片傾斜誤差,不能糾正投影差。


二、航攝像片光學微分法


航攝像片光學微分法是正射投影法,在專門的正射投影儀上以線元素作為微分單元進行。


三、航攝像片數字微分法


航攝像片數字微分法根據已知像片的內定向參數和外方位元素以及DEM,建立數學模型,利用計算機對每個像元進行微分糾正。


其中,航攝像片數字微分法分為正解法(直接法)和反解法(間接法),一般用反解法。

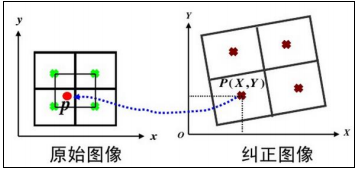

1 .航攝像片反解法

(1)航攝像片反解法由糾正后的影像數據求原始像點坐標;

(2)計算地面點坐標;

(3)計算像點坐標:用共線方程(反解公式)求得像點坐標,并根據DEM內插高程數據;

(4)求像元行列號:根據像點坐標和內定向元素求得像元行列號;

(5)灰度內插并賦值:用灰度內插來糾正像元中心位置,賦值灰度值。

2 .航攝像片正解法


航攝像片正解法由原始影像數據求糾正后的像點坐標。


(1)內方位元素:攝影中心和像片之間的關系,包括 3 個參數,即主距和像主點在框標坐標系中的坐標 x0,y0,一般通過航攝儀的鑒定得到;

(2)外方位元素:攝影光束在攝影瞬間的空間位置和姿態,包含6個參數:

①3個線元素:曝光瞬間攝影中心在所選定的地面空間坐標系中的值X,Y,Z;

②3個角元素:曝光瞬間像片在所選定的地面空 間坐標系中的姿態,航向傾角、旁向傾角、像片傾角;

③解算方法:外方位元素可以經地面控制點平差和POS系統測量得到;

④同名像點的坐標差:其橫坐標差稱為左右視差(X),縱坐標差稱為上下視差(Y)。
