航空攝影測量在水利工程地形測繪中的應用

發布日期:2022-01-06 13:19 瀏覽量:7794

現如今,航空攝影測量技術在城市規劃和建設中發揮了積極的作用,尤其在水利工程設計方面。其中,獲得水利工程地形測繪資料最科學的方法便是航空攝影測量。在實踐中不一樣的水利工程設計所要求的水利工程地形測繪資料精準度不盡相同,所以科學選用航空攝影儀以及航攝比例尺,是確保水利工程地形測繪精確度的核心。

一、航空攝影測量材料和方式

航測地形圖借助航攝影像數據資料,經過外業像控測量及其內業空三加密測量,分析相片的相對和絕對定向元素之后,隨后在創(chuàng )造空間立體模型,隨之歸納到地面坐標系中實施立體量測形成圖像。航攝儀選用、明確航攝比例尺、外業像控測量、內業空三加密測量精度以及立體測量精度都會(huì )給航測地形圖精度產生干擾,科學選用航測技術方案能夠保證水利工程設計對于航測項目地形圖精度需求。

二、航空攝影測量像控點設置

1.區域網布點

平高點使用區域網實施設置,域網布點航線路徑跨度是四條基線,而山區和偏遠區域提升到六條基線,旁向跨度是兩條航線。無規律區域網設點過程中,則在凹凸拐角處增添設置平高點。

2.航空攝影測量像片控制點

像片控制點測量是借助D與E級GPS控制點,即為起算點又為監測點,采取寶R8GNSS接收機,及其控制手簿相連FJCORS網絡(luò )RTK系統,參照網絡(luò )RTK技術來測量像控點。

網絡(luò )RTK測量流動站將在CORS網高效服務區域內部,進一步實現數據和服務控制中心通訊;利用測量手簿設置流動站與實際坐標替換參數、平面和高程的收斂精度,設置與參考站通訊。若RTK測量流動站觀測條件一切正常,觀測之前務必進行初始化有關儀器,進一步獲得固定解;若長期不可收獲固定解時候,離開通信鏈路,隨后再一次實施初始化。

每一個站觀測頻率是三次,每一次工作起始和結束務必在已知控制點上實施檢核;RTK平面控制點測量平面坐標改變殘差最大為1.5cm,限差cm,高程坐標變換殘值最大是-2.9cm,限差cm;而手薄測量設置控制點單次的觀測平面收斂精度為≤±2cm,高程收斂精度是≤±3cm。而在RTK像控點測量流動站觀測作業中,采取三角架對中與整平,而觀測歷元數大于20個,每次測量的平面、高程坐標需達成≤±4cm 需求,后取中數是結論。

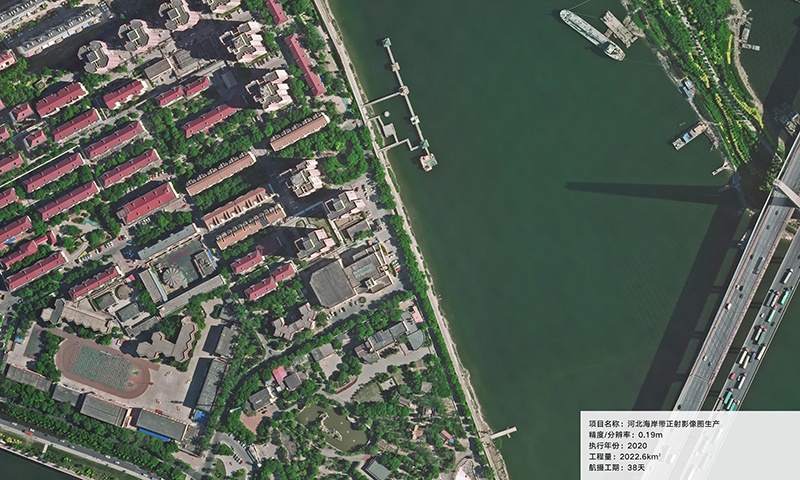

海岸帶航攝案例

3.航空攝影測量技術中的空中三角測量

空中三角測量就是在立體攝影測量實踐中,參照少部分野外控制點,并在室內實施加密控制點,計算加密點高程和平面位置測量方法,可實現野外控制點不足的區域測圖來供應絕對定向控制點。重點使用已有的相關程序,而在實踐測量中系統可自主實現設置,隨后核算出對應地形位置,不用人為干預航空數碼攝像器來實施內部指定設定。
