多年以來,地形測繪、地理信息獲取工作主要采用人工作業模式測量。跋山涉水、常年野外勞作,這樣的外業勞動存在強度大、工序復雜、耗工費時、成本高等問題。隨著科技的發展,測繪行業對于地理信息數據的準確性、時效性要求越來越高,人工成本和時間成本也為行業帶來巨大的壓力和負擔。
傾斜攝影技術的誕生,顛覆了傳統的作業方式。通過在同一飛行平臺上搭載5臺傳感器,同時從一個垂直、四個傾斜,五個不同角度采集影像,拍攝相片時,同時記錄航高、航速、航向和旁向重疊、坐標等參數,然后對傾斜影像進行分析和整理。
傾斜攝影技術有以下幾個特點:
1)反映地物真實情況并且能對地物進行量測
傾斜攝影測量所獲得的三維數據可真實地反映地物的外觀、位置、高度等屬性,增強了三維數據所帶來的真實感,彌補了傳統人工模型仿真度低的缺點。增強了傾斜攝影技術的應用。
2)高性?xún)r(jià)比
傾斜攝影測量數據時帶有空間位置信息的可量測的影像數據,能同時輸出DSM、DOM、DLG等數據成果??稍跐M(mǎn)足傳統航空攝影測量的同時獲得更多的數據。同時使用傾斜影像批量提取及貼紋理的方式,能夠有效地降低城市三維建模成本。
3)高效率
傾斜攝影測量技術借助無人機等飛行載體可以快速采集影像數據,實現全自動化的三維建模。實驗數據證明:1-2年的中小城市人工建模工作,借助傾斜攝影測量技術只需3-5個月就可完成。

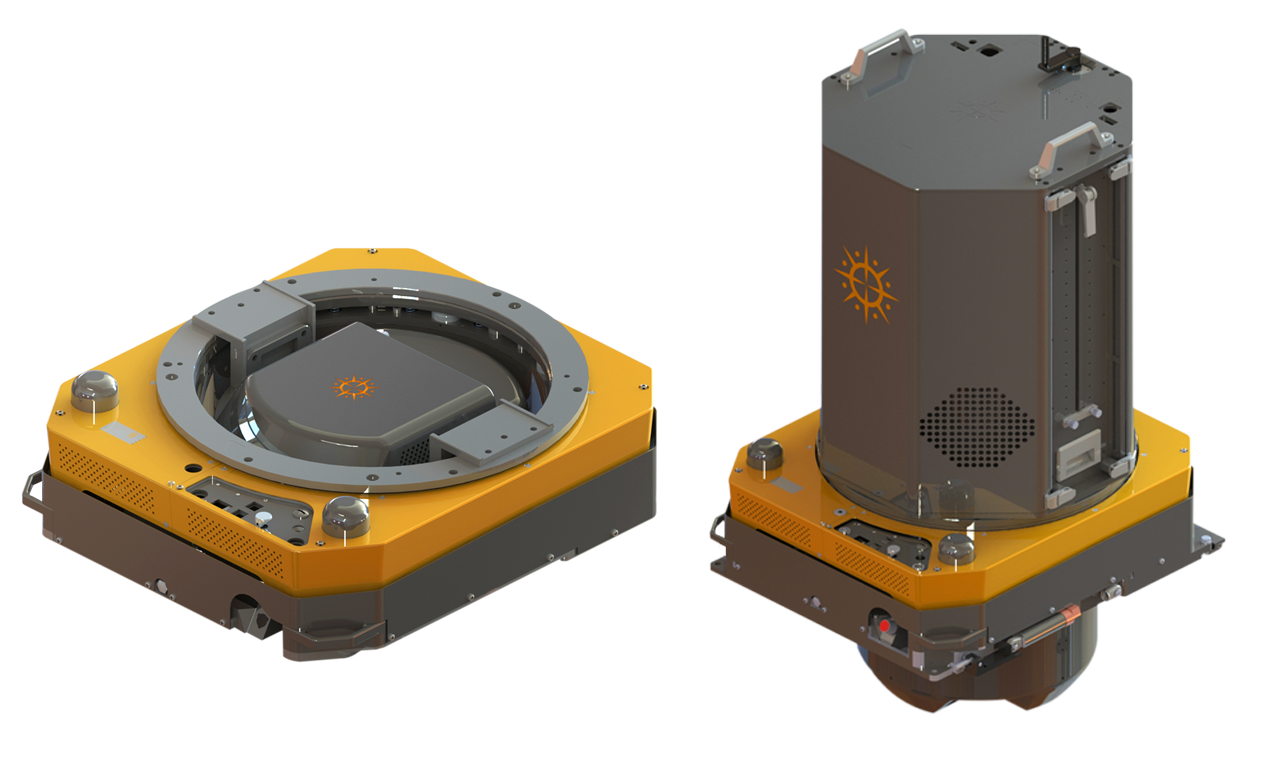

飛燕遙感自主采購的PAN-U5傾斜航攝儀
傾斜攝影測量在傳統地籍測量中的應用
1)數據采集和處理
傾斜攝影測量在傳統地籍測量中最主要、最基礎的應用方面就是地籍測量數據信息的采集和處理。使用傾斜攝影測量技術,遵循數據采集有效化、全面化、精確化的三項原則,先對地籍測量中需要進行測量的數據信息進行類別分析和內容總結,以避免重復測量數據信息問題出現,然后結合傾斜攝影測量不同運行內容,向各個專業測量人員分配內容,大大提升測量人員的工作效率和工作質量,測量人員上傳相關數據信息,系統自動進行數據內容建檔并進入數據庫,進行篩選、分類、比對以及檢查,控制數據誤差在可允許范圍內,確保數據的準確性。
2)自動建立模型
傾斜攝影測量系統在進行數據采集和處理后,就會(huì )自動進行土地資源數據信息的建模。傾斜攝影測量數據采集不僅能夠對數據進行采集,還能夠得到建立土地模型中所需的數據信息,將所有測量數據信息進行綜合分析,和城市、地區相關部門進行溝通和合作,完善所有有關于土地資源的信息,包括著環境、地質、被使用次數等等,模擬真實情況建立三維坐標模型,以便土地資源開發人員全面化的了解土地資源情況,基于城市發展規劃情況、居民生活質量水平,制定合理的、科學的開發方案,提升居民生活水平的同時,促進城市經濟進一步發展。
3)空三加密與三維建模
空三加密是對傾斜攝影圖像進行處理的重要技術,首先需要把帶有方位信息的傾斜影像和地面的控制數據輸入到系統中,對傾斜影像同名的連接點進行自動匹配,對于匹配過程中出現的粗差點進行檢測和剔除,然后進行自由網的構建,最后進行區域網平差。平差模型需要使用比較經典的多像機共線方程模型,比如三維點云、三維網格、帶貼圖的三維網格或者糾正片DSM等。
在進行三維建模時,需要使用傾斜攝影自動批量建模軟件,對采集到的多視角影像進行幾何校正、多視匹配、聯合平差以及三角網構建等,對采集到的較為典型的地物特征進行提取,對采集到的信息進行可視化處理,得到最終的三維傾斜模型。
傾斜攝影測量取代傳統地籍測量技術成為地籍測量技術發展的必然趨勢,在確保測量數據信息精準度的基礎上,創(chuàng )建土地資源實際情況模型,以及不同使用情況下土地資源變化情況,為城市相關部門加強土地資源利用度提供了更多、更好的選擇方案,促進城市有限土地資源的科學合理使用,提升地籍測量整體的工作效率。
