傾斜攝影技術在資源快速調查中的應用

發布日期:2019-08-30 00:00 瀏覽量:10142


一、傾斜攝影測量原理

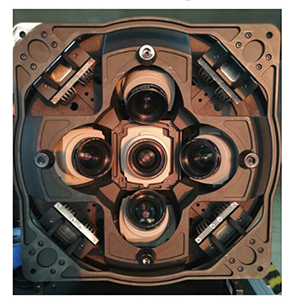

傾斜攝影技術是國際測繪遙感領域新興發展起來的一項高新技術,融合了傳統的航空攝影和近景測量技術,顛覆了以往正射影像只能從垂直角度拍攝的局限,通過在同一飛行平臺上搭載多臺傳感器,同時從垂直、前視、左視、右視與后視共5個不同的角度采集影像,如圖所示。




其中,垂直攝影影像,可經過傳統航空攝影測量技術處理,制作 4D(DEM、DOM、DLGDRG)產品;前視、左視、右視與視4個傾斜攝影影像,傾斜角度在15°~45°之間,可用于獲取地物側面豐富的紋理信息。




通過高效自動化的三維建模技術,快速構建具有準確地物地理位置信息的真三維空間場景,直觀地掌握目標區域內地形地貌與所有建筑物的細節特征,可為電力和水利工程建設、地質災害應急指揮等提供現勢、詳盡、精確、逼真的空間基礎地理信息數據支持和公共服務。



二、 實景三維建模技術流程

目前,采用傾斜攝影技術進行三維建模的后處理軟件,利用地物的垂直與傾斜影像以及少量的地面控制點,構建基于真實影像紋理的高分辨率真三維模型。

可將生產的三維模型數據導入GIS平臺進行應用分析,如對輸電線路擁擠地段建筑物進行坐標、距離量測和面積統計,繪制擁擠地段平面圖;準確量測交叉跨越鐵塔高度、優化交叉跨越設計等。





三、傾斜攝影技術在輸電線路走廊資源快速調查中的應用

利用傾斜攝影技術快速構建目標區域三維空間場景,對輸電線路走廊通道資源快速進行調查,合理避讓城鎮規劃、大型工礦企業、自然保護區、林木密集覆蓋區,以及高山大嶺、重冰區等險惡地形與惡劣地質區,使線路設計安全可靠,經濟合理,減少線路工程建設對地方經濟發展的影響。



1、準確量測走廊通道內建筑物拆遷面積

傾斜攝影測量所生產的實景三維模型,具有時效好、精度高、信息豐富的特點,可準確量測地物的坐標、寬度、高度和面積等。在真三維模型上進行精細化判讀與室內量測,對輸電線路擁擠地段建筑物樓層數與實際面積進行快速統計,從而有效估算線路工程建設所必需的房屋拆遷量,使工程賠償造價準確合理,降低施工民事難度。



2、 準確確定林區植被屬性與覆蓋范圍

對于輸電線路走廊通道內林木密集覆蓋區,在真三維模型上可直觀地判斷出林木種類與分布范圍,并準確量測出地表林木高度;通過線路路徑優化設計,有效避讓林木密集區,減少線路在林木區,尤其是生長較快的桉樹林區中的長度,降低設計鐵塔高度和林木砍伐量,有效控制青苗賠償費用,保護生態環境。



3、快速調查險惡地形與惡劣地質區

通過逼真的三維環境,設計人員可快速直觀地掌握輸電線路走廊通道內的地形地貌細節特征,在經濟合理的前提下,路徑選擇盡量避讓崩塌、滑坡、高山大嶺、重冰區、水網,以及礦產采空區等險惡地形與惡劣地質區,確保每基塔位不會(huì )出現因地形、地質因素導致不能立塔的問題,有利于線路后續協調與施工,使新建線路更加安全可靠。



4、快速量測交叉跨越高度

對于鐵路、高速公路、已建輸電線路等沿線重要交叉跨越,在真三維模型上可準確量測被跨越物的坐標、距離與高度信息,合理優化線路路徑跨越位置,有利于跨越塔架立和放線施工,有效控制工程投資造價。同時,綜合協調需建線路與沿線交叉跨越設施的矛盾,減少交叉跨越已建輸電線路,特別是高電壓等級的輸電線路,降低施工過程中的停電損失,實現電力建設與經濟建設的和諧發展。



綜上所述,將傾斜攝影技術應用于輸電線路走廊資源快速調查中,具有創(chuàng )新性和先進性。通過時效好、精度高的實景三維模型對輸電線路進行優化設計,尤其在建筑物擁擠地區、林木密集覆蓋區、惡劣地質區和交叉跨越設施復雜地區,可有效提升輸電線路的設計質量與深度,降低線路曲折度,使線路路徑設計參數達到最佳,優化工程建設投資造價。
