LIDAR的技術原理以及在測繪中的應用

發布日期:2018-06-01 00:00 瀏覽量:9404

  一.前言

  LIDAR技術是現代雷達技術的英文名稱,該項技術是伴隨著社會(huì )對空間三維坐標的精確定位而發展起來的。由于該項技術是對激光、全球定位系統(GPS)和慣性導航系統(INS)這三種技術的一種全新的融合和創(chuàng )新,因此該項技術的很多原理和應用對于很多人來說還是比較陌生的。該項技術可以通過對空間的實時攝影,然后通過計算機將這些圖片和實體制作成三維數據,從而再現客觀事物的真是形態,這是目前人類對空間信息獲取方式的最新體現。LIDAR技術根據其使用的載體的不同,可以將其分為激光掃描技術和機載激光雷達掃描技術。這兩種技術分類有其固有的好處和特點。該項技術是新的空間信息方面的技術,因此我們需要對其工作原理及其應用作出具體的分析。本文主要是從該項技術的原理和應用兩方面來做探討的。


  二.LIDAR技術的工作原理分析

  激光技術同普通的光波技術相比,具有很強的優越性,因為激光技術不容易受到大氣環境、太陽光線、紫外線的影響,這就為人們提高的數據信息的收集能力。激光技術的工作原理是當激光照射到某一物體上時,只要該物體不存在方向反射的問題,那么激光就可以將一定的光波給反射回去,從而這些光波信號就會(huì )被主系統所接收,這樣相關儀器就可以計算出激光到相關物體的距離,因為已知接收時間。

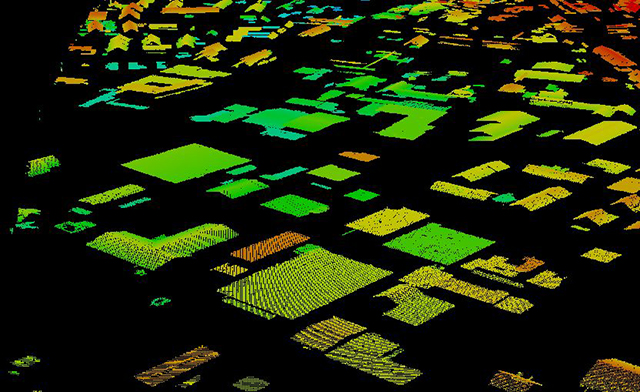

  在最新的LIDAR技術中,只要LIDAR接收到來自激光反射的光波信號后,就可以準確的計算出每一個激光點的數據坐標信息,當大量的激光點聚集在一起的時候,就會(huì )組成一個巨大的團,這就成為了點云圖像,這些就是激光的工作原理。


  激光反射的頻率十分的高,它可以每秒鐘反射幾萬個脈沖,而激光接收器就可以在一分鐘內記錄數十萬計個光點。這個計量是十分可觀的,當然,由于激光點不會(huì )始終打在一個點上,例如它有可能在第一次打在樹冠上,第二次就有可能打在樹葉上,那么這樣就形成一個三維的激光點,即可以形成X,Y,Z這樣的三維坐標,利用這個特點,我們就可以獲得地面的高程,周?chē)闆r等很多信息,這正是LIDAR技術的特點和工作要求。


  我們通過利用LIDAR技術的,同時將多個這樣的載體進行系統的作業,就可以將定位坐標的精度精確到0. 15至1 m,對高度就可以精確到10 cm至30 cm,對地面的分辨率更是能夠達到厘米的程度,通過這些精確的信息數據,我們就可以清晰的掌握某一地區的地理位置和地理特點,提供更加精確的三維信息。




  三.LIDAR技術在測繪中的相關應用分析

  1.LIDAR技術可以在測繪中高效快捷的獲取數字高程模型

  LIDAR技術的的最主要的特點就是可以在測繪中獲取高精度、高精確的激光數據,由于這些數據反射成一個三維的數據坐標,因此,通過人工的處理和分析,就可以講相關的信息植入到一個不貴側的三角網里,這些信息包括某一地區的植被、房屋、河流等基本的地理信息,通過這個三角網,我們就可以迅速的獲取DEM。由于LIDAR技術的激光點密度很高,所以就可以利用這個高密度的特點,生產出一些高進度、具有較高分辨率的DEM出來,這是測繪的基礎應用。


  2.LIDAR技術在基礎測繪中的應用

  高程模型是基礎測繪的一個方面,同時基礎測繪還包括其他幾個方面,分別是正射影像、數字線劃地圖數字柵格地圖,這些產品的出現,離不開高進度的三維信息的支持。


  3.LIDAR應用于測繪中的精密工程測量工作

  測繪中的許多精密的測量工作,對于三維信息的精確性都提出了很高的要求,甚至有的精密測量還需要建立相關的模型。例如礦山和隧道測量、水文測量、沉降測量等很多的精密測量,這些測量都需要高精度的三維數據信息。LIDAR技術就可以幫助他們提供高精度的三維坐標信息,它通過提供一些高分辨率的三維圖片,使得測繪工作中的精密測量變得十分容易。

  例如:LIDAR技術為公路、鐵路的設計提供了許多高精度的三維表表信息,從而版主公路、鐵路的設計建立DEM模型,方便了公路、鐵路的施工土方量的精確計算。


  4.數字城市建設

  數字城市是21世紀以來,很多地方正在力爭構建的信息化目標??臻g信息作為數字城市的基礎框架和平臺,是構建數字城市的重要研究課題。LIDAR系統可以獲取高分辨率、高精度的數字地面模型和數字正射影像,提供了構建數字城市最寶貴的空間信息資源,因此是數字城市建設的重要技術力量。

  數字城市還需要構建高精度、真三維、可量測,具有真實感的城市三維模型作為管理城市的虛擬平臺。但是采用傳統技術,進行城市三維建模是精雕細琢的工藝,工作量很大,效率非常低,而且效果并不好,影響了數字城市服務面的寬度和深度。利用LIDAR技術對地面建筑物進行空中激光掃描或地面多角度激光掃描,可以快速獲取目標高密度高精度的三維點坐標,在軟件支持下對點云數據進行模型構建和紋理映射,很方面地構建大面積的城市三維模型。并可以實施快速動態更新,為數字城市建設基礎數據源的持續性、歷史性提供了確實的保障。


  5.水下地形測量

  有些LIDAR系統,采用了兩種不同波長的激光束還可以對水底進行測量。比如,SHOALS系統在采用紅光(或紅外光)測量水面的同時,用藍綠光穿透水面測量水底,通過這兩個光束的接收時間差計算水的深度,因此可以進行大面積的水下地形測量。通常情況下,海道測量LIDAR所能測量的海水深度為50 m,此一深度隨水質清晰度的不同而變化,為航道、近海海洋、水文等行業的人士所推崇。


  四.結束語

  LIDAR技術是現代測繪技術的發展前沿,該項技術在現代測繪實踐中的作用已經表象的越來越明顯。該項技術的發展,是對激光、全球定位系統和慣性導航系統的一種發展,這項技術的工作原理和前面三項技術有很大的不同,但是基本的理論思路是一樣的,該項技術不僅僅是在測繪方面有廣泛的價值,同時在人們生活的方方面面都尤其獨到的作用。該項技術的發展是人類技術的進步,同時這也更加促進未來人類LIDAR技術能夠取得更大的進步。
