飛燕遙感丨助力實景三維中國建設

一、概述

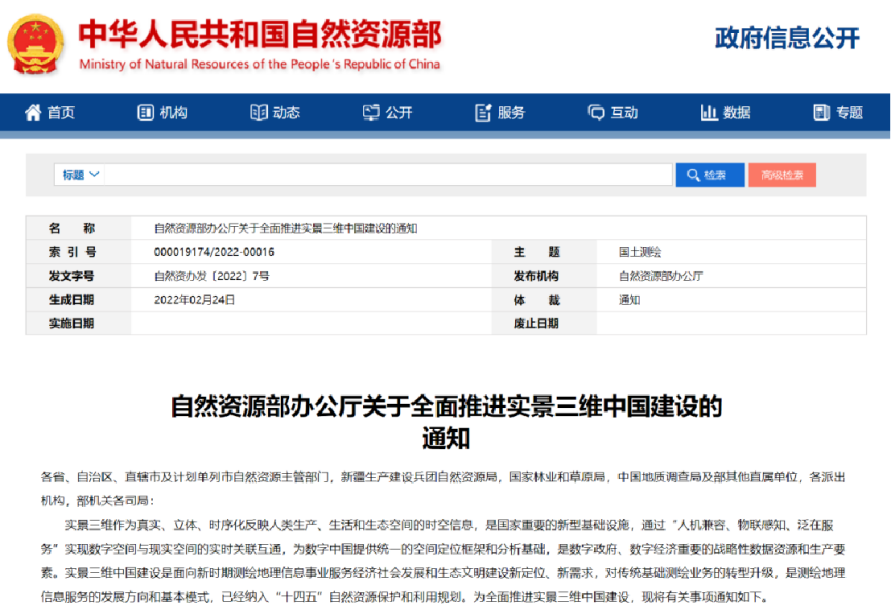

2022年2月24日，自然資源部辦公廳印發了《關于全面推進實景三維中國建設的通知》?！锻ㄖ分赋?，實景三維作為真實、立體、時序化反映人類生產、生活和生態空間的時空信息，是國家重要的新型基礎設施，是數字政府、數字經濟重要的戰略性數據資源和生產要素。實景三維中國建設是面向新時期測繪地理信息事業服務經濟社會(huì )發展和生態文明建設新定位、新需求，對傳統基礎測繪業務的轉型升級，是測繪地理信息服務的發展方向和基本模式，已經納入“十四五”自然資源保護和利用規劃。

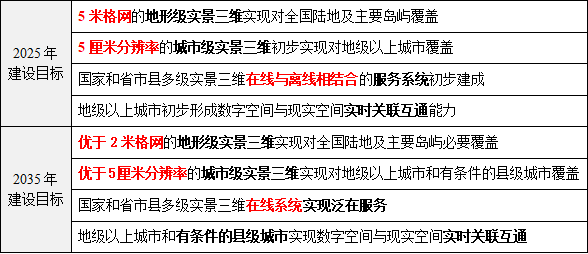

《通知》中明確了全面推進實景三維中國建設的目標、任務和要求。

飛燕遙感圍繞實景三維的數據獲取、處理及應用等方面展開重點研究和深入實踐，形成了業務流程全覆蓋的服務體系。

二、實景三維數據采集

深耕測繪地理信息領域二十年，飛燕遙感具備“天空地一體化”實景三維數據采集設備和能力，通過衛星遙感、航空遙感、傾斜航攝、激光航攝、無人機、地面調查等多種方式，支持根據采集對象的實際情況，選用不同的實景三維采集方式和設備，實現實景三維數據的全空間一體化建設。

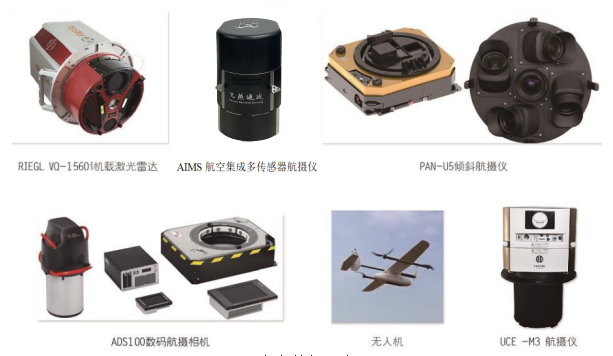

自有航攝設備

三、實景三維數據處理

關于實景三維數據處理，飛燕遙感通過“天空地”一體化數據采集體系，獲取高精度影像、傾斜影像、激光點云等多源實景三維數據。整合處理多源實景三維數據，生產高精度4D產品，構建傾斜三維模型及BIM模型等。

根據《實景三維中國建設技術大綱（2021版）》對實景三維建設的規定，基于高精度DEM、DOM、TDOM等數據，構建多時相地形級實景三維；基于多比例尺DLG、傾斜三維模型、激光點云等數據，構建城市級實景三維；基于BIM模型等數據，按需構建部件級精細實景三維。

實景三維建設思路

關于實景三維模型構建，飛燕遙感在多年實踐經驗基礎上，探索出了多種建模方法。

1、數字高程模型（DEM）疊加數字正射影像圖（DOM）建模

收集已有DEM和DOM成果，將DOM作為地面紋理疊加到DEM上，進行場景編譯后發布使用。其中，DOM地面分辨率不宜低于0.2米，DEM格網尺寸不宜低于2米。

2、基于高重疊度正射航空攝影數據進行傾斜三維自動化建模

采用正射航空攝影方式進行地面影像獲取，然后使用傾斜三維自動化建模軟件進行數據處理，形成實景三維場景。其中，影像地面分辨率不宜低于0.2米，航向重疊度不宜低于70%，旁向重疊度不宜低于50%。

3、基于傾斜航空攝影數據進行傾斜三維自動化建模

利用多鏡頭（一般是五鏡頭）傾斜航攝儀，獲取前、后、左、右、垂直五個視角的地物照片，然后使用傾斜三維自動化建模軟件進行數據處理，形成實景三維場景。其中，垂直影像地面分辨率不宜低于0.2米。

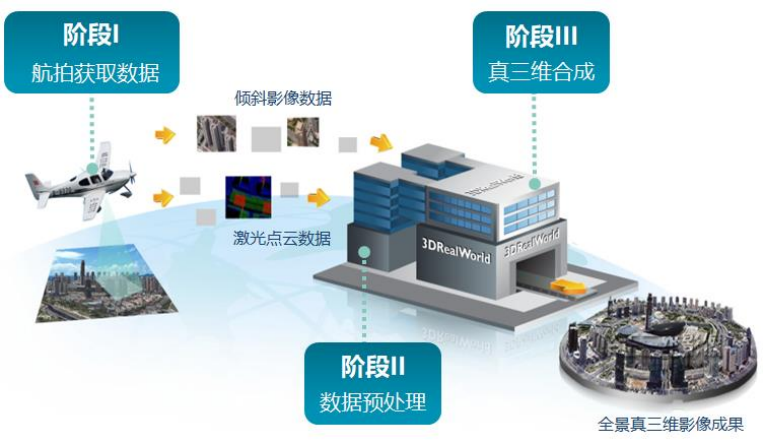

激光點云+傾斜影像-實景三維建模

四、實景三維數據應用

實景三維數據作為新型基礎測繪的標準化產品，其應用和服務是發揮數據價值的重要方式。

飛燕遙感依托自身多年數據采集經驗以及GIS研發優勢，構建了飛燕地理信息云平臺，并基于云平臺，為三維國土信息化、三維智慧水利、三維智慧園區、三維數字景區、三維警用地理信息、智慧農保等領域，提供基礎性平臺支撐。

1、智慧城市地理信息時空云平臺

依托遙感影像、激光點云、實景三維模型等基礎地理信息數據，并融合基礎時空、公共專題、物聯網實時感知和互聯網在線抓取等數據，構建地理信息云平臺，為各行各業的多種智慧化應用提供基礎性平臺支撐。

地理信息云平臺

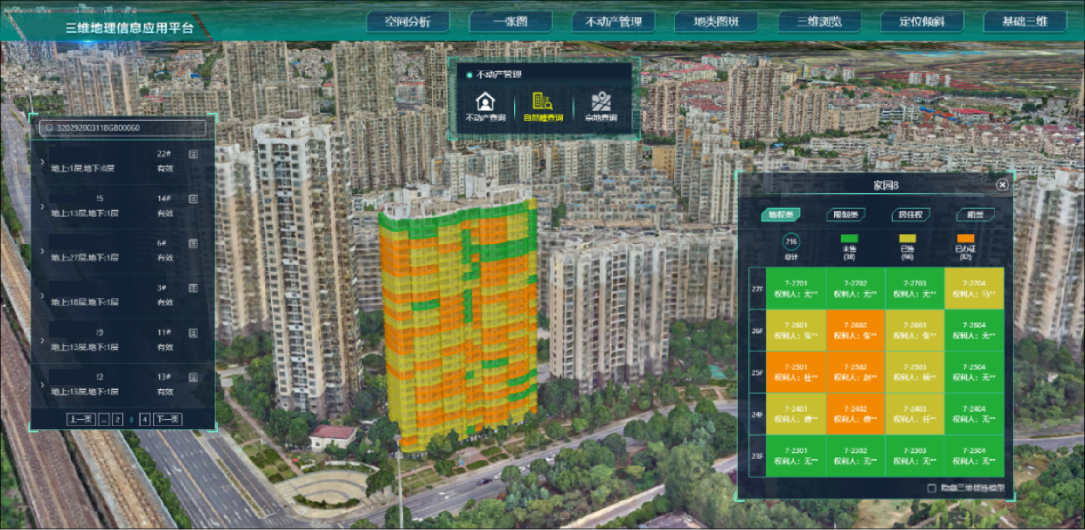

2、三維國土信息化

基于實景三維模型，研發三維國土信息化系統，提供實景三維模型Web端展示、二三維一體化展示、三維場景自動化瀏覽、三維場景渲染、空間量算、空間分析等三維基礎能力，并通過掛接相關國土和地籍數據，實現國土信息一張圖管理，以及三維宗地、三維樓幢、三維戶室的多層級精細化地籍管理功能。

三維國土信息化系統

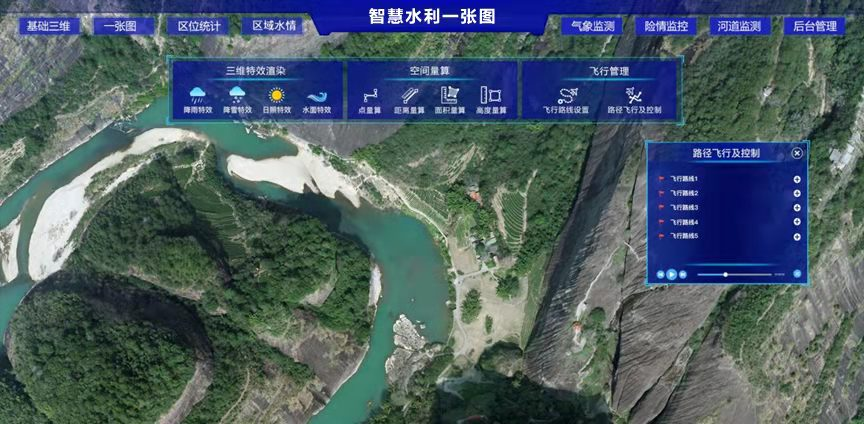

3、三維智慧水利

基于二三維基礎地理信息數據和水利普查等數據，整合水電站、排污口、監測斷面、水文站、涉河建筑、水利工程等數據，構建三維智慧水利系統，通過接入各類涉水的監測信息進行疊加分析，實現區域水情監測、險情監控、淹沒分析、氣象分析、水質監測及河長制管理等功能。

三維智慧水利

4、三維智慧園區

基于園區實景三維模型及相關業務數據，構建三維智慧園區系統，實現二維精確定位、三維直觀展示、數字化、互動化、可視化、集成化的智慧園區體系，滿足招商引資、規劃發展、運營管理等各階段輔助決策需求。

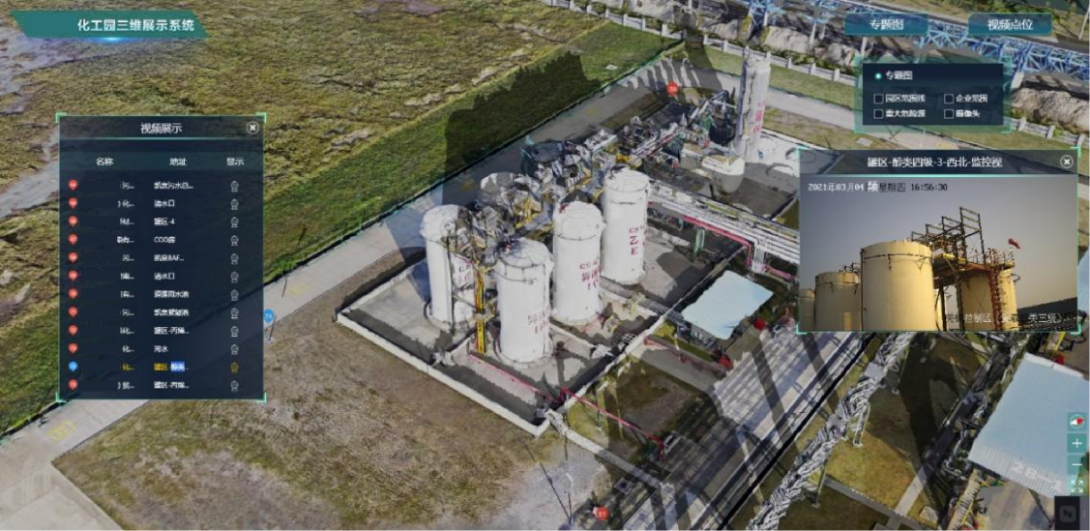

三維智慧園區展示系統

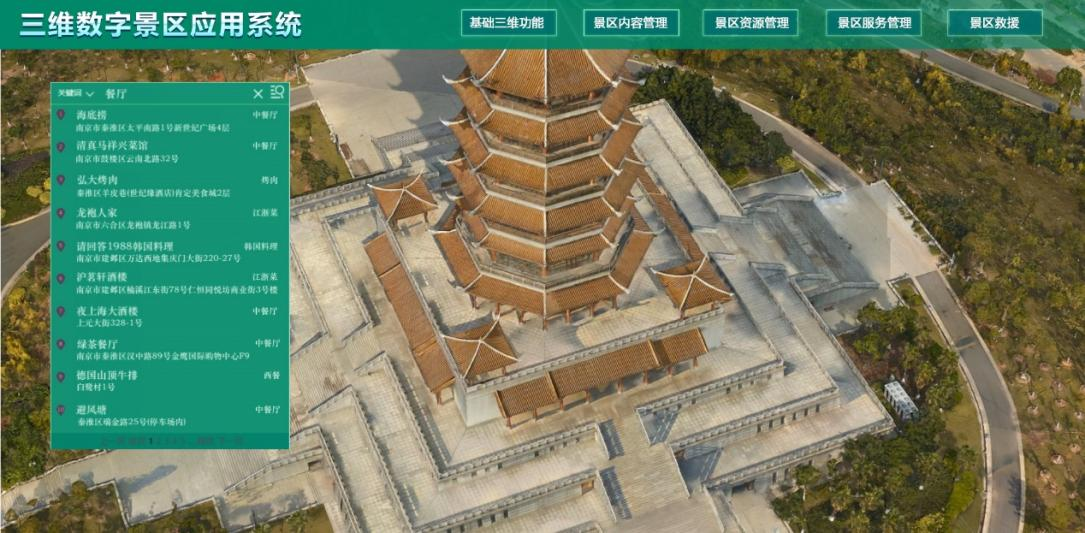

5、三維數字景區

基于景區實景三維模型和二維地圖，打造三維數字景區系統，集景區基礎三維展示與管理、推廣與宣傳、資源管理、服務管理和景區救援等功能于一體，為景區精細化管理、導游導覽和應急管理等應用提供可視化支撐。

三維數字景區系統

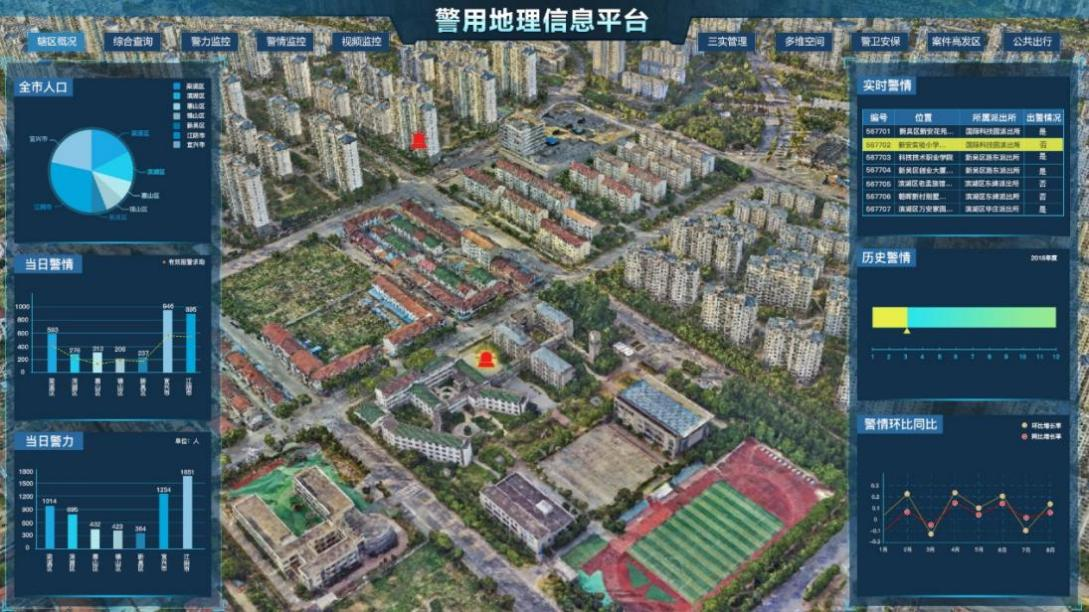

6、三維警用地理信息

整合基礎二三維地理信息數據，圍繞公安“一標六實”數據的展現和管理，構建三維警用地理信息系統，實現PC端及移動端的數據聯動、警情警力監控等應用功能。

三維警用地理信息系統

7、智慧農保

基于三維地理信息數據、生態環保業務數據，構建智慧農保系統，采用云大物移技術，為農業保險業務提供全鏈應用，實現災害評估、勘查定損、風險預測，為保險公司降本增效、科學管理提供支撐。

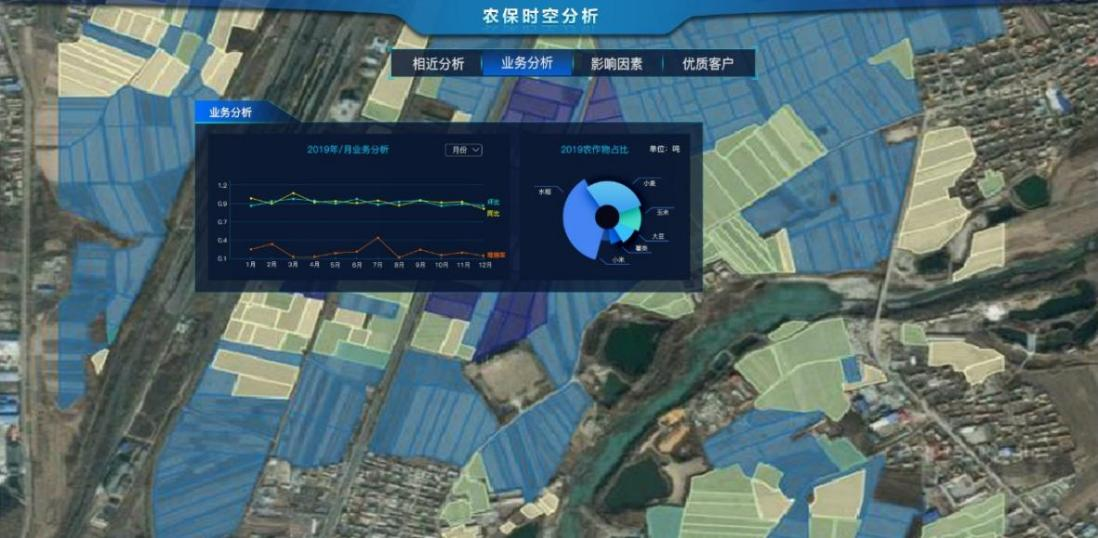

智慧農保系統
